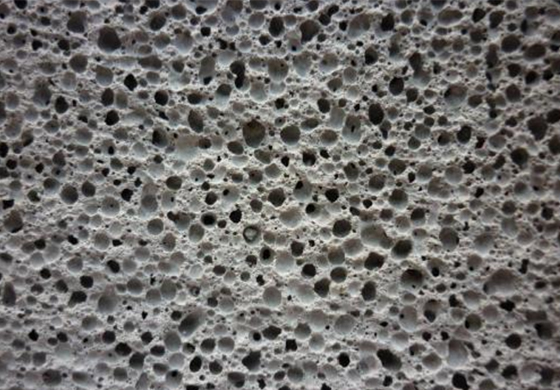

在研制一種功能優(yōu)異的混凝土發(fā)泡劑,并能夠?qū)⑵溆迷?a href="http://www.momihua.com/" target="_blank">輕質(zhì)泡沫混凝土中。整個工作首要可分紅兩部分進(jìn)行,榜首部分是混凝土發(fā)泡劑的試驗研究,第二部分則是將混凝土發(fā)泡劑應(yīng)用于水泥漿體中并制備密度在300 kg/m~3左右的輕質(zhì)泡沫混凝土,然后測定泡沫混凝土樣品的功能參數(shù)。其間混凝土發(fā)泡劑的研究首要是先經(jīng)過對比各類發(fā)泡劑的發(fā)泡功能確認(rèn)發(fā)泡劑,然后以單一和多元的增稠穩(wěn)泡物質(zhì)復(fù)配對發(fā)泡劑進(jìn)行改性,其間發(fā)泡劑的發(fā)泡功能首要經(jīng)過發(fā)泡體積以及泡沫半衰期來評價。而泡沫混凝土的制備是經(jīng)過探求水灰比、泡沫摻量、早強(qiáng)劑等參數(shù)尋求合適參數(shù)比,并測定泡沫混凝土的抗壓功能。

(1)確認(rèn)發(fā)泡劑。經(jīng)過對十二烷基硫酸鈉、α-烯烴磺酸鈉、十二烷基苯磺酸鈉、十二烷基聚氧乙烯醚、脂肪酸聚氧乙烯醚硫酸鈉進(jìn)行試驗。挑選電動攪拌器攪拌速度1400 r/min對不同的發(fā)泡劑進(jìn)行發(fā)泡試驗,結(jié)果表明十二烷基硫酸鈉、α-烯烴磺酸鈉等的發(fā)泡功能挨近,考慮成本等原因挑選十二烷基硫酸鈉作為發(fā)物質(zhì)。(2)確認(rèn)發(fā)泡劑的試驗條件。經(jīng)過對十二烷基硫酸鈉的發(fā)泡試驗確認(rèn)其發(fā)泡條件為攪拌速度3000 r/min、十二烷基硫酸鈉合適摻入量為0.6 wt%,此時發(fā)泡劑的發(fā)泡體積為970 ml、泡沫半衰期為580 s。(3)增稠劑的挑選?；炷涟l(fā)泡劑的增稠劑根據(jù)其作用原理能夠分紅兩大類。一類是改動泡沫液膜內(nèi)分子排列的,以十二醇、改性硅樹脂聚醚乳液、氯化鈉為主,另一類是添加發(fā)泡劑黏度的,有聚丙烯酰胺、羥丙基甲基纖維素、聚丙烯酸鈉、羧甲基纖維素鈉、羥乙基纖維素等。榜首類增稠劑中十二醇、改性硅樹脂聚醚乳液的穩(wěn)泡作用好,合適摻入量分別為0.05 wt%、0.25 wt%,發(fā)泡體積分別為885 ml、870 ml、泡沫半衰期分別為2145 s、1850 s。第二類增稠劑中羧甲基纖維素鈉、聚丙烯酸鈉作用較佳,合適摻入量為0.25 wt%、0.13 wt%,其發(fā)泡體積分別為720 ml、750 ml,泡沫半衰期分別為2700 s、1750 s。
